Y31200CNC6数控滚齿机
技术参数
1. 主要规格
- •
最大工件直径： 2000 mm
- •
最大模数： 20 mm
- •
最大加工宽度（工件长度）： 800 mm
- •
工件最大重量： 20000 kg
2. 机床主要结构参数
- •
滚刀主轴
- •
锥孔号： ISO 50#
- •
转速范围： 通常为 5 - 200 rpm（具体范围可根据配置有所不同）
- •
最大扭矩： 高扭矩设计，适用于重载切削。
- •
- •
工作台
- •
工作台直径： 大尺寸，通常超过 1500mm，以承载大型工件。
- •
主轴锥孔： 通常为超大尺寸内锥面结构，用于安装胎具。
- •
工作台最高转速： 根据分齿需要可调。
- •
3. 数控轴行程
- •
X轴（径向行程）： 用于刀具径向进给，行程通常 > 300 mm。
- •
Y轴（切向行程）： 用于对刀和让刀，行程通常 > 300 mm。
- •
Z轴（轴向行程）： 工作台纵向移动，行程与最大加工宽度相关，为 800 mm 或更大。
- •
A轴（滚刀主轴回转轴）： 连续数控，实现差动补偿和精确分度。
- •
B轴（工作台回转轴）： 连续数控，实现工件精确分度。
- •
C轴（刀架角度摆动轴）： 数控控制，用于调整滚刀安装角。
这是一台典型的六轴四联动数控滚齿机（X, Z, A, B 为联动轴，Y, C 为辅助控制轴）。
4. 驱动与电机
- •
滚刀主轴驱动电机： 交流伺服电机，功率强大（通常 > 30kW）。
- •
工作台驱动电机： 大扭矩交流伺服电机。
- •
各进给轴电机： 交流伺服电机。
5. 精度标准（参考）
- •
加工精度： 根据设备出厂验收标准，通常可达国标 GB/T 10095.1 7级 或更高精度。
- •

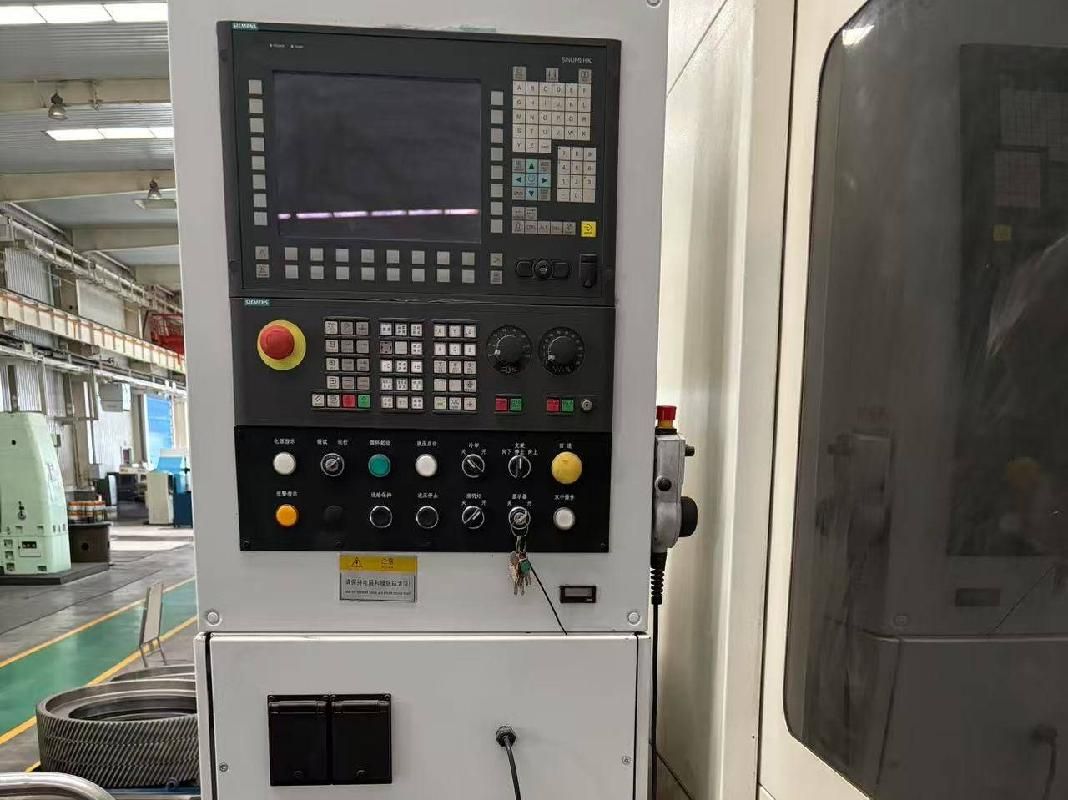

数控系统： 通常配备德国 西门子SINUMERIK 840D sl 或日本 发那科FANUC 31i/32i 等高性能数控系统，确保运动控制的精确性和稳定性。
6. 其他参数
- •
机床外形尺寸： 大型设备，长度、宽度通常都在数米以上，具体尺寸需参考厂家图纸。
- •
机床重量： 重型机床，整机重量可达数十吨。
主要技术特点
- 1.
高刚性结构： 床身、立柱等主要构件采用优质铸件，筋板布局合理，确保机床在重切削下的高刚性和稳定性。
- 2.
高效自动化： 支持自动对刀、自动窜刀、自动上下料接口等功能，可轻松接入自动化生产线。
- 3.
高精度加工： 采用高精度蜗轮副或扭矩电机直接驱动工作台，配合精密光栅尺反馈，实现高精度分齿。
- 4.
干式/湿式切削： 可根据工艺要求选择干式切削或强冷却湿式切削。
- 5.
人性化操作： 基于先进的数控系统，提供友好的齿轮加工编程界面，简化操作。
